Cung cấp các dòng Đồng hồ PFY900-101-000, PFY900-301-000 bộ điều khiển nhiệt độ, đồng hồ điều khiển nhiệt độ nguồn cấp VAC, 24VDC Option.
Tham khảo: Cảm biến báo mức nguyên liệu
Thông tin chung về Đồng hồ PFY900-101-000, PFY900-301-000
Khi nhiệt độ đo được bằng cảm biến vượt quá hoặc thấp hơn ngưỡng nhiệt độ được đặt trước. Đồng hồ điều khiển nhiệt độ sẽ kích hoạt các thiết bị điều khiển như van điều khiển.
Quạt, máy nén, hoặc các thiết bị khác để điều chỉnh nhiệt độ về mức mong muốn. Đồng hồ điều khiển nhiệt độ có thể được tùy chỉnh và cài đặt theo yêu cầu cụ thể của hệ thống và ứng dụng sử dụng.
Tham khảo: Bộ chia 4 tín hiệu 4-20mA
Nguyên lý hoạt động Đồng hồ PFY900-101-000, PFY900-301-000
Nguyên lý hoạt động của đồng hồ điều khiển nhiệt độ và bộ điều khiển nhiệt độ có thể được mô tả qua các bước sau:
Bộ điều khiển sử dụng thuật toán điều khiển PID (Proportional-Integral-Derivative) để tính toán giá trị điều khiển. Giá trị điều khiển này sẽ được gửi đến các thiết bị điều khiển như van điều khiển, quạt, máy nén, hoặc các thiết bị khác để điều chỉnh nhiệt độ hệ thống.
Tham khảo: Cảm biến đo ẩm lò sấy
Sau khi giá trị điều khiển được gửi đi, bộ điều khiển tiếp tục theo dõi nhiệt độ và nhận phản hồi từ cảm biến nhiệt độ. Nếu nhiệt độ vẫn không đạt được giá trị đặt trước, bộ điều khiển sẽ tiếp tục điều chỉnh hệ thống để đạt được nhiệt độ mong muốn.
Tham khảo: Chụp bảo vệ nút nhấn
Thông số kỹ thuật
Đồng hồ PFY900-101-000, PFY900-301-000
– Dòng tải tối đa: 20mA.
– Công suất tiêu thụ: 4AV.
– Cấp chính xác: 0.2% F.S.
– Máy phát: 4-20mA, 0-20mA.
– Input dòng: 0-20mA, 4-20mA.
– Nhiệt độ hoạt động: 0-50 độ C.
Tham khảo: Can nhiệt PT1000
– Truyền thông: MODBUS, RS232, RS485, TTL.
– Tốc độ truyền: 38400, 19200, 9600, 4800, 2400bps
– Khả năng chịu tải tối đa: 560Ω, 0-5V, 0-1V, 1-5V, 2-10V.
– Nguồn cấp bộ điều khiển: 85~265 VAC, 24VDC Option.
– Ngõ vào: K, J, R, S, B, E, N, T, W, PL 2, U, L, PT100, JPT100, JPT50.
– Ngõ ra điều khiển PID: SSR, 0-10VDC, 0-5VDC, 4-20mA, Relay, Servo valve, chế độ Heat Cool.
– Tín hiệu vào điện áp: 0-1V, 0-5V, 0-10V, 1-5V, 2-10V, -10-10mV, 0-10mV, 0-20mV, 2-50mV, 10-50mV.

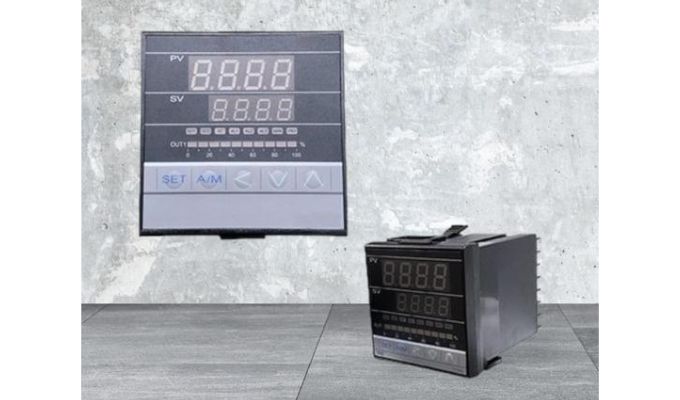

Đồng hồ PFY900-101-000, PFY900-301-000
